Campo magnético generado por un cable
Cualquier cable genera un campo magnético a su alrededor cuando por él circula una corriente eléctrica.

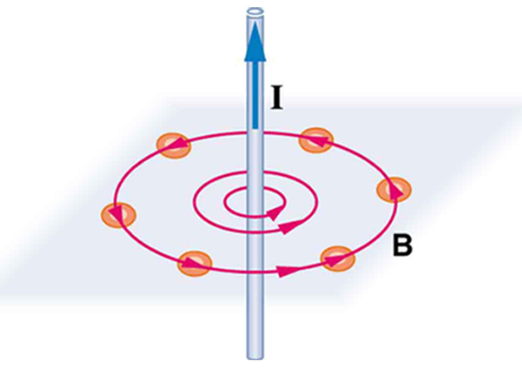

Esto ocurre porque las cargas eléctricas en movimiento producen un campo magnético. Al fluir la corriente por el cable, se crea un campo magnético con forma de circunferencias concéntricas alrededor del conductor.
La intensidad del campo magnético desarrollado por el conductor depende fundamentalmente de la intensidad de la corriente que fluye por el conductor.
A más intensidad de corriente, más intensidad de campo.

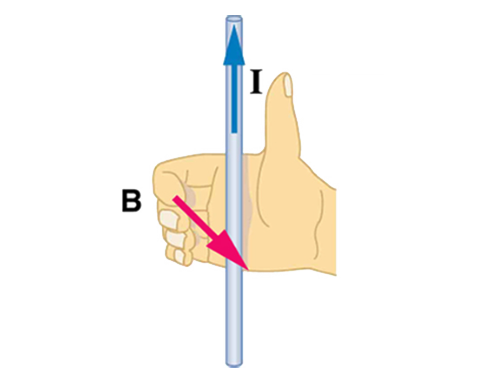

Regla de la mano 🫲🏻derecha
Al apuntar el pulgar en la dirección de la corriente, los dedos se curvan en la dirección de los bucles de campo magnético que esta crea.

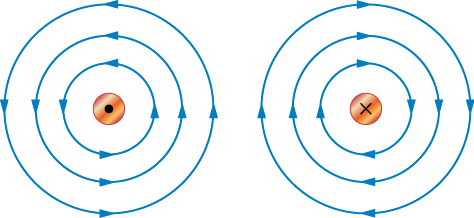

Para un cable orientado perpendicularmente a la página, si la corriente en el cable se dirige hacia afuera de la página, la regla de la mano derecha indica que las líneas de campo magnético se orientarán en sentido antihorario alrededor del cable.
Si la corriente en el cable se dirige hacia adentro de la página, las líneas de campo magnético se orientarán en sentido horario alrededor del cable.
Usamos ⊙ para indicar que la corriente en el cable se dirige hacia afuera de la página y ⊗ para indicar que se dirige hacia adentro.
